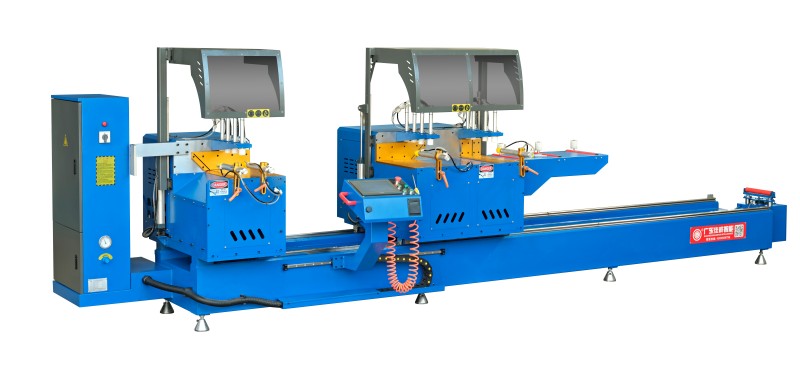

JH-CNC-500型加寬重型三頭鋸



本設備是一款數控一機多用型三頭鋸 主要用于超寬埡口套/一體套/ 窗套/ 多根光啟門框及左右上包套等型材的精密高效鋸切。切割寬度達到450MM；外框料高系統自動計算；切割面光滑平順無毛刺；機身穩重；高精度主軸直連鋸片轉動；系統采用江蘇；信捷PLC；高精密齒條齒輪傳動；  數控系統成熟簡捷；批量加工帶U盤導入功能；方便實用不出尺寸差錯；操作更方便。









設備主要配置及技術參數



機身

加重機身

底座

HT200鑄鐵

導軌X 軸

PNKE  P級

導軌 Y 軸

日本派納克   P級

主電機

高特威

電器

施耐德

電路保護

斷相保護器/熱過載保護器

齒條

臺灣  YYC

高精度

8級

齒輪

臺灣  YYC 研磨

減速機

新寶

數控系統

信捷

PLC

帶 U盤導入功能

系統

信捷17位絕對值伺服電機

屏幕

10寸  高清顯示屏

開關電源

明緯

鋸片

快無雙

打印

自動打印標簽

鋸切角度

45°----45°----90°

45°---45°







最短距離       635MM

數控最短       425MM

最長距離       4000MM

數控最長       4500MM

45°----90°





最短距離       1150MM

最長距離       4500MM

最高切割       100MM

最寬切割        450MM

切面光潔度

Ra0.8 光面

長度精度

+-0.1mm

切面平面度

0.05mm

耗氣量

60L/MIN

電機功率

2.2KW*3

電機轉速

2800  r/min

氣源壓力

0.6—0.8Mpa

鋸片規格

500*4.4*30*120Z

電源

380V  50HZ

外形尺寸

5850*1600*1750

重量

1780 Kg
